控制電纜

信息來源：河南黃河線纜有限公司發布時間：2016-03-31

一、產品簡介

        控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路，屬于傳送控制、測量信號等電器裝備用電纜，絕緣線芯的顏色一般都是黑色印白字，截面一般都不會超過10平方。

二、執行標準

        本產品是按照GB/T9330—2008標準生產。

三、適用范圍

        適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣聚氯乙烯護套控制電纜。

四、使用特性

1、額定電壓：U0/U為450/750V。

2、導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。

3、電纜的推薦允許彎曲半徑如下：

無鎧裝電纜，應不低于電纜外徑的6倍；

鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；

4、屏蔽軟電纜，不低于電纜外徑的6倍。

五、電氣性能

1.直流電阻:20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。

2.絕緣電氣強度：導體之間1min 1kv不擊穿導體與屏蔽1min 3kv不擊穿

3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。

4.工作電容：平均值 52±2nF/km

5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。

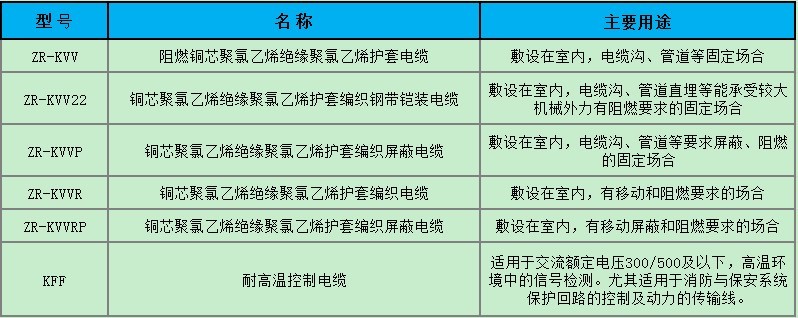

六、控制電纜的型號、名稱及主要用途

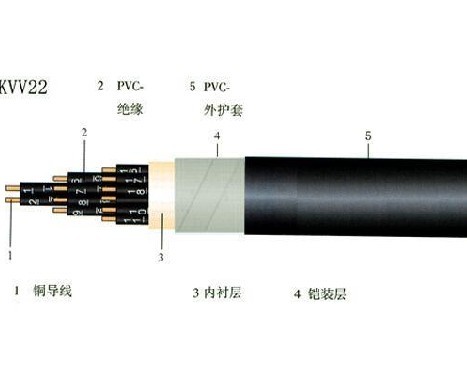

七、控制電纜結構示意圖

八、控制電纜故障維修

控制電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。
